ประเภทและการออกแบบของสวิตช์หรี่ไฟสำหรับหลอดไฟ

วันนี้ไม่น่าที่ใครจะประหลาดใจโดยหรี่สำหรับโคมไฟ หน่วยงานกำกับดูแลดังกล่าวมักจะพบในองค์กรและในชีวิตประจำวันพวกเขาช่วยให้คุณสามารถปรับความสว่างของแสงได้อย่างสะดวกและยืดหยุ่นโดยไม่จำเป็นต้องให้ผู้บริโภคติดตั้งแหล่งกำเนิดแสงที่หลากหลายในห้องเดียวกัน

มันสะดวกมากที่จะควบคุมแสง - ถ้าอยู่ในห้องตัวอย่างเช่นคนไม่เพียง แต่ทำงาน แต่ยังผ่อนคลาย โดยเฉพาะอย่างยิ่งสำหรับห้องนั่งเล่นที่บ้าน: ถ้าคุณต้องการแสงสว่าง - หลอดไฟเปิดเต็มกำลังและถ้าครอบครัวต้องการพักผ่อนอย่างสบาย ๆ หลังจากวันทำงาน - คุณเพียงแค่ต้องหมุนลูกบิดหรี่ไฟและแสงจะนุ่มลงหรี่ตาเล็กน้อยจะไม่ทำร้ายดวงตาของคุณ เครื่องหรี่แสงชนิดนี้เรียกอีกอย่างว่าเครื่องหรี่ไฟ (จากคำภาษาอังกฤษหรี่ - หรี่)

ลักษณะของตัวหรี่แสงแตกต่างกันไปและขึ้นอยู่กับวิธีการควบคุม: ด้วยปุ่มหมุนพร้อมปุ่มควบคุม (หรือด้วยเซ็นเซอร์) พร้อมเซ็นเซอร์เสียง (เสียง popping) พร้อมเซ็นเซอร์สำหรับรีโมทคอนโทรลและแม้แต่ควบคุมผ่านซอฟต์แวร์ ระบบบ้านอัตโนมัติตามสถานการณ์ที่กำหนดไว้ล่วงหน้าจากพีซี

ครั้งแรกที่ง่ายที่สุดในการออกแบบหรี่ถูกออกแบบมาเพื่อควบคุมความสว่างของแสงโดยเฉพาะของหลอดไส้ในวงจร AC โดยทั่วไปแล้วเครื่องหรี่แสงนั้นเหมาะสำหรับการปรับกำลังไฟสำหรับแรงกระทำใด ๆ ที่เหมาะสมสำหรับค่าเล็กน้อย (หลอดไส้, หัวแร้ง, เครื่องทำความร้อน TEN ฯลฯ )

การออกแบบของเครื่องหรี่ไฟที่ง่ายที่สุดนั้นขึ้นอยู่กับการควบคุมของ triac ในแต่ละช่วงเวลาของแรงดันไฟหลักเมื่อระยะเวลาเฉลี่ยของการสลับโหลดไปยังเครือข่ายถูกตั้งค่าด้วยตัวต้านทานปรับค่าตัวแปรคือกระแสโหลดเฉลี่ยจะถูกเลือก ดูที่นี่สำหรับรายละเอียดเพิ่มเติม หรี่ไฟสำหรับหลอดไส้: การทำงานของอุปกรณ์และวงจร

แน่นอนว่าเครื่องหรี่ไฟแบบง่าย ๆ ไม่เหมาะสำหรับการรับน้ำหนักแบบอุปนัยและแน่นอนสำหรับการโหลดแบบไม่เป็นเชิงเส้นเนื่องจากรูปแบบของกระแสไฟฟ้าที่นี่เข้าใกล้ชีพจรและแตกต่างจากไซน์ไซด์มาก

และในการทำงานกับโหลดที่ไม่เป็นเชิงเส้นคุณต้องใช้เครื่องหรี่ที่มีความแม่นยำและมีความเสถียรที่ออกแบบมาเป็นพิเศษเช่นเพื่อควบคุมความสว่างของแสง: หลอดฟลูออเรสเซนต์ขนาดกะทัดรัดหลอดไฟ LED และริบบิ้นส่วนประกอบนีออน ฯลฯ ถัดไป สั่งซื้อ

เครื่องหรี่ไฟหมุนแบบธรรมดา

สวิตช์หรี่ไฟแบบหมุนที่ง่ายที่สุดดูเหมือนสวิตช์ที่มีที่จับแทนที่จะเป็นกุญแจ คุณสามารถควบคุมความสว่างของแสงของโคมระย้า, โคมไฟ, โคมไฟอย่างไรก็ตามหากใช้หลอดไส้เป็นแหล่งกำเนิดแสงในอุปกรณ์ให้แสงสว่าง เพียงแค่หมุนปุ่มปรับแสงตามหลักการ: ตามเข็มนาฬิกา - เบา, ทวนเข็มนาฬิกา - เข้ม

สวิตช์หรี่ไฟดังกล่าวมีราคาไม่แพงที่สุดขนาดของสวิตช์ติดตั้งในซ็อกเก็ต การใช้สวิตช์หรี่ไฟสำหรับหลอดไส้ไม่เพียง แต่เป็นหนึ่งในวิธีการประหยัดพลังงาน แต่ยังช่วยให้ความร้อนที่ราบรื่นของไส้หลอดซึ่งยืดอายุของหลอดไฟ ข้อเสียของการง่าย ๆ triac dimmers: ความไวเกินพิกัด, การบังคับใช้ที่แคบ (โหลดที่ใช้งานเท่านั้น), สร้างสัญญาณรบกวนวิทยุ

การปรากฏตัวของเครื่องหรี่ Triac ง่าย ๆ เหมือนกับเครื่องหรี่ประเภทอื่น ๆ แต่เครื่องหรี่ที่เรียบง่ายกว่าราคาถูกกว่าและราคาต่ำตามกฎให้เครื่องหรี่ธรรมดาที่เรียบง่ายและเครื่องหรี่ไฟที่ซับซ้อนกว่ามีราคาสูงขึ้น (รวมถึงพารามิเตอร์ที่ระบุไว้ในแพ็คเกจ ) แม้จะมีความคล้ายคลึงกัน

สวิตช์หรี่ไฟสำหรับหลอดประหยัดไฟ (CFL)

หากคุณใช้หลอดคอมแพคฟลูออเรสเซนต์ทั่วไปกับตัวหรี่แบบง่ายก็จะล้มเหลวอย่างรวดเร็ว - การรบกวนที่เกิดจากการสลับ triac ของตัวหรี่แบบง่ายจะทำให้บัลลาสต์อิเล็กทรอนิกส์ของหลอดไฟเสียและหลอดไฟส่องสว่างระหว่างการควบคุม สั่นไหวเล็กน้อยหรืออาจไม่เริ่มเลย

อย่างไรก็ตามยังมีหลอดฟลูออเรสเซนต์ขนาดกะทัดรัดพิเศษที่หรี่แสงได้ในบัลลาสต์อิเล็กทรอนิกส์ซึ่งมีตัวกรองการลดสัญญาณรบกวนเพิ่มเติมและยูนิตของตัวเองซึ่งช่วยให้คุณเปลี่ยนความเข้มของแสงได้ขึ้นอยู่กับค่าเฉลี่ยของแรงดันไฟฟ้าที่ใช้ บนบรรจุภัณฑ์ของหลอดไฟดังกล่าวจะมีป้ายพิเศษ (หรือจารึก "หรี่แสงได้") ซึ่งระบุว่าสามารถใช้กับหรี่ไฟธรรมดาได้

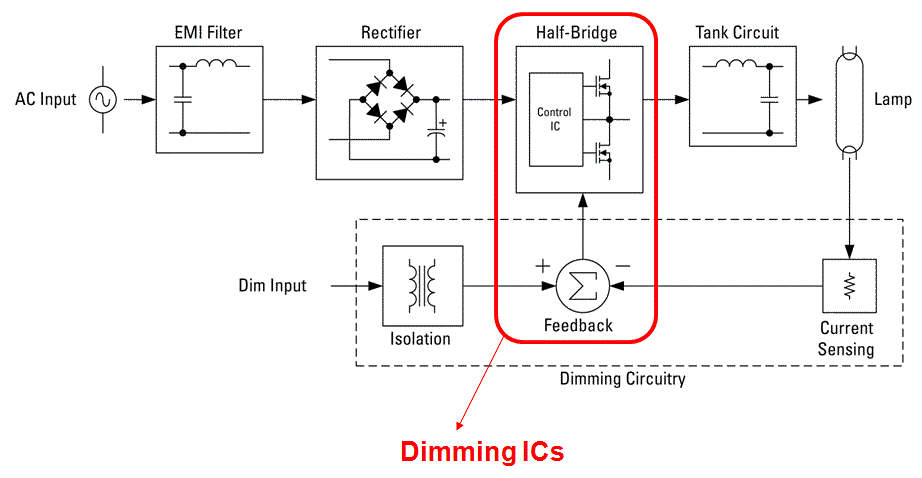

ในบางกรณีหลอดฟลูออเรสเซนต์ขนาดกะทัดรัดสามารถหรี่แสงได้ต้องใช้การป้อนกลับแบบพิเศษเมื่อชิปบัลลาสต์หลอดไฟสามารถรับสัญญาณแรงดันไฟฟ้าจากตัวหรี่จากตัวหรี่ซึ่งจะต้องจ่ายโดยตรงกับหลอด

สวิตช์หรี่ไฟสำหรับหลอดไฟ LED และริบบอน

แหล่งจ่ายไฟสำหรับแถบ LED เช่นเดียวกับบัลลาสต์ของหลอดไฟ LED คือ แหล่งแรงดันไฟฟ้าคงที่เสถียร. ด้วยวงจรเหล่านี้ไม่ว่าแรงดันไฟฟ้าจะถูกนำไปใช้กับอินพุท - หากแหล่งจ่ายไฟหรือบัลลาสต์เริ่มต้นขึ้นเอาต์พุตจะมีแรงดันคงที่ที่มีค่าคงที่ ไม่ว่าคุณจะควบคุมแรงดันไฟฟ้าขาเข้าได้อย่างไรการหรี่แสงจะไม่ทำงาน

หรี่แสงสำหรับแหล่งกำเนิดแสง LED ตัวเองเป็นตัวแปลงแรงดันไฟฟ้าที่สามารถปรับได้และเปิดใช้งานหลังจากแหล่งจ่ายไฟที่เสถียร - ระหว่างมันกับหลอดไฟ ใช้ที่นี่ หลักการปรับความกว้างพัลส์ (PWM)เมื่อโดยการปรับความกว้างของพัลส์ในตัวแปลงความถี่สูงให้ควบคุมแอมพลิจูดของแรงดันเอาต์พุต หากบัลลาสต์ PWM รวมอยู่ในฐานของหลอดไฟ LED แล้วจะไม่สามารถปรับอะไรได้อีก

Dimmers สำหรับแถบ LED มักจะมีราคาแพงกว่า triac dimmers แบบเดิมเนื่องจากมีส่วนประกอบสารกึ่งตัวนำมากขึ้นและบางครั้งก็มีวงจรการแก้ไขที่ซับซ้อน

คุณมักจะพบ LED หรี่แสงได้ในตลาดด้วยฟังก์ชั่นเพิ่มเติมเช่น: การควบคุมระยะไกลจากการควบคุมระยะไกลจับเวลาหรือแม้กระทั่งความเป็นไปได้ของการเขียนโปรแกรมและการรวมเข้ากับระบบอัตโนมัติในบ้าน

ในลักษณะที่ปรากฏ นำหรี่เช่นเดียวกับคนอื่น ๆ มี: การเปิดผนังและการซ่อนผนังในตัวหรือแบบแยกส่วน อินเทอร์เฟซอาจแตกต่างกัน: ปุ่ม, เซ็นเซอร์, ปุ่มหมุน, การควบคุมระยะไกล

สวิตช์หรี่ไฟสำหรับนีออน

หม้อแปลงไฟฟ้าแรงสูงความถี่สูงบางตัวสำหรับนีออน (ที่เรียกว่าตัวแปลงอิเล็กทรอนิกส์สำหรับนีออน) มีตัวหรี่บนตัวเรือนดังนั้นการปรับแรงดันไฟฟ้าสูงจึงเป็นไปได้ที่จะควบคุมความสว่างของแสงตัวอย่างเช่นสัญญาณ พื้นฐานของการทำงานของสวิตช์หรี่แสงนั้นคือการปรับความกว้างพัลส์
